FUNKCIJOS:

• Kirtimas ir iškalimas
• Svoris tik 240 - 260 kg
• Lengvas montavimas, jokios papildomos hidraulikos ar elektros.
• Greitas giljotininis pjovimas, 23 cm
• Valdomas tik griebtuvu atidarant/uždarant vožtuvą

TINKA:

• Pirmas retinimas
• Malkų gamyba
• Energetinės medienos ruoša
• Integruotas derliaus nuėmimas

PAPRASTAI VEIKIA

Iki šiol įsigyti kombaino galvutę žemės ūkio traktoriui buvo sunkus sprendimas. Daug pakeitimų teko atlikti strėlės hidraulikai, o nuo kombaino iki kabinos nutiesti elektros laidą. Jau nebe.

DVI ŽARNOS IR KAIŠTIS

Kad būtų lengviau, „Pentin Paja“ sukūrė strypinį kombainą, kurį būtų kuo paprasčiau naudoti ir sumontuoti. Viską nupjaunant papildomai, Naarva S23, priklausomai nuo priedų, sveria tik 240-260 kg ir naudoja tik 4 hidraulinius cilindrus. Reikalinga strėlės keliamoji galia yra tik 25 kNm. Paprasta perjungti tarp krovimo griebtuvo ir Naarva S23, prijunkite dvi žarnas ir nuimkite vieną kaištį.

GRANDINĖS FUNKCIJOS

Taktinis kombainas valdomas griebtuvo atidarymo/uždarymo mygtukais. Uždarymo mygtukas uždaro rankenas ir pasiekus slėgio ribą prasidės smūgio padavimas. Eigai pasiekus maksimalią padėtį (50 cm), galite paspausti griebtuvo atidarymo mygtuką ir eigos cilindras apsisuks atgal. Šis ciklas kartojamas tol, kol bus pasiektas norimas ilgis. Tada galite nupjauti medį laikydami uždarymo mygtuką. Kai eigos cilindras pasiekia maksimalią padėtį ir pasiekiama slėgio riba, alyvos srautas nukreipiamas į pjovimo cilindrą ir nupjaunamas medis.

MECHANINIAI UŽRAKINTAS PAKREITIMAS

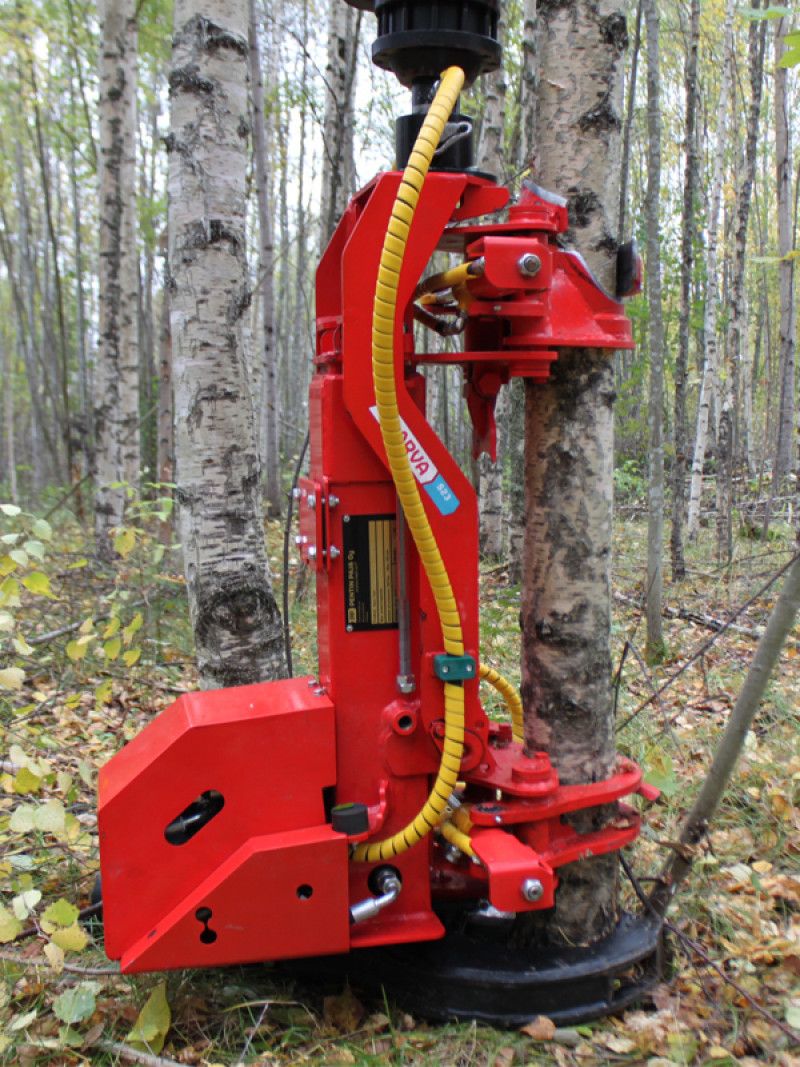

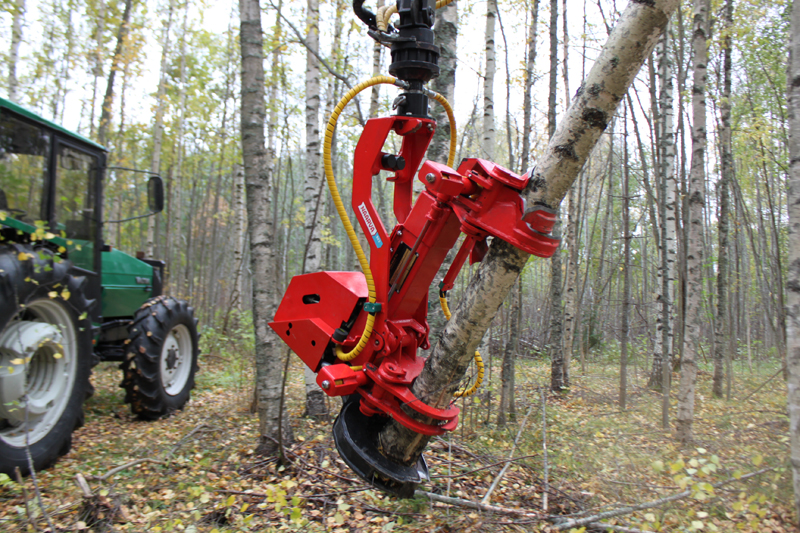

Kai genėjimo galvutė nėra ištraukta, o rankenos yra atidarytos, S23 išliks vertikaliai dėl svorio centro. Kai medis sugriebiamas vertikalioje padėtyje, S23 bando pradėti genėti, bet užuot genėjusi, galva prispaudžiama prie pasvirimo korpuso. Atleidus rankeną, genėjimo galvutė atsirakina. Tai leidžia perkelti mažus medžius prieš genant.

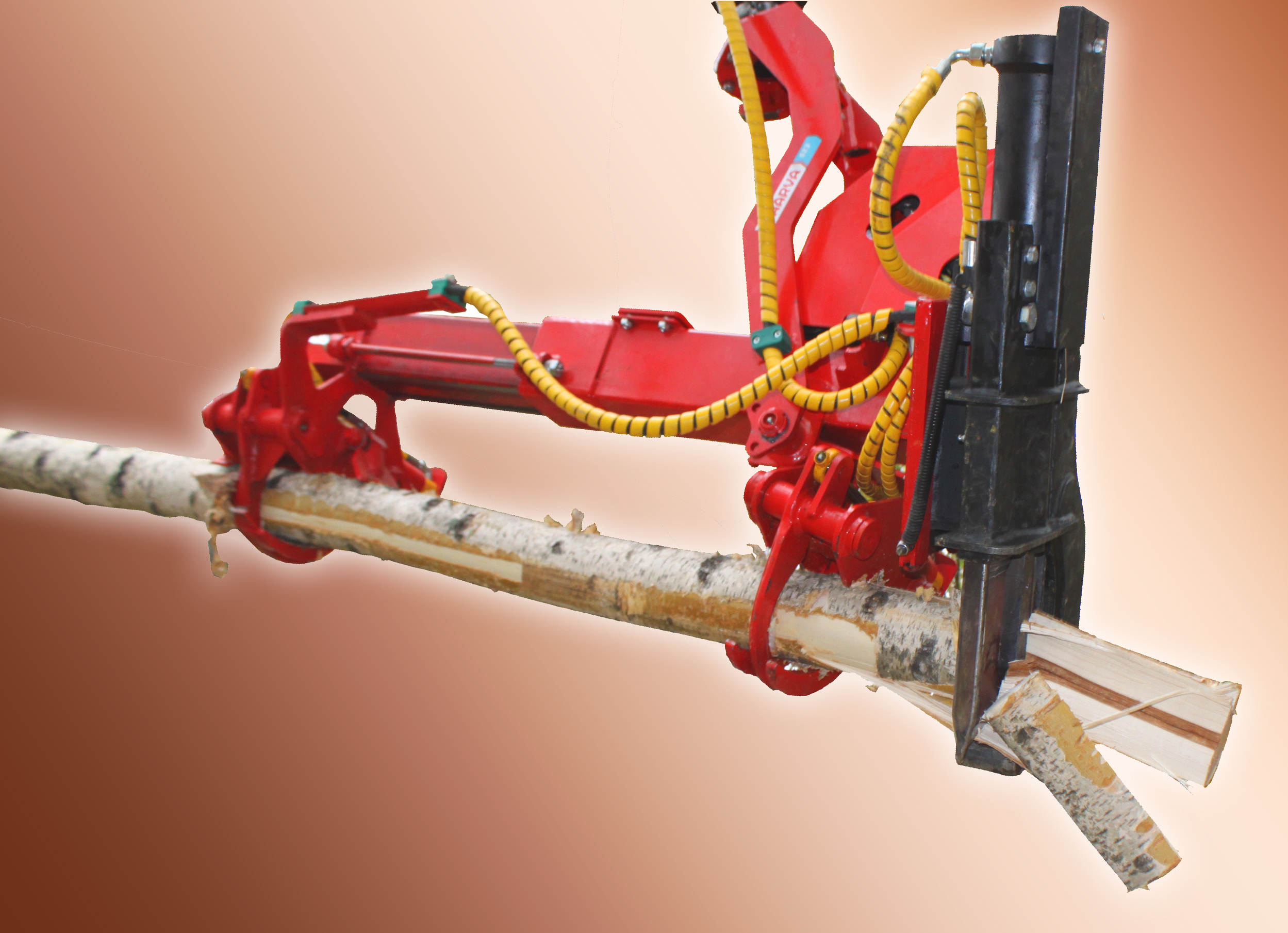

S23 MALKŲ PRODUKCIJA – MALKOS TIESIOGIAI PO NUKIRTIMO

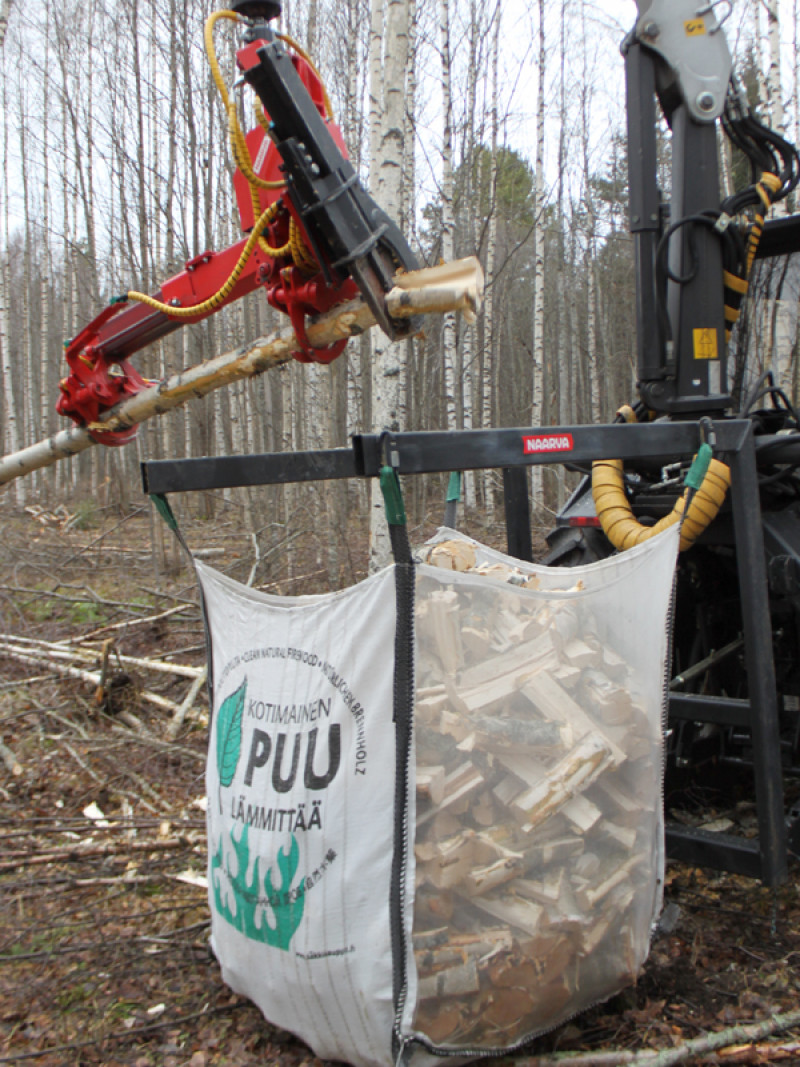

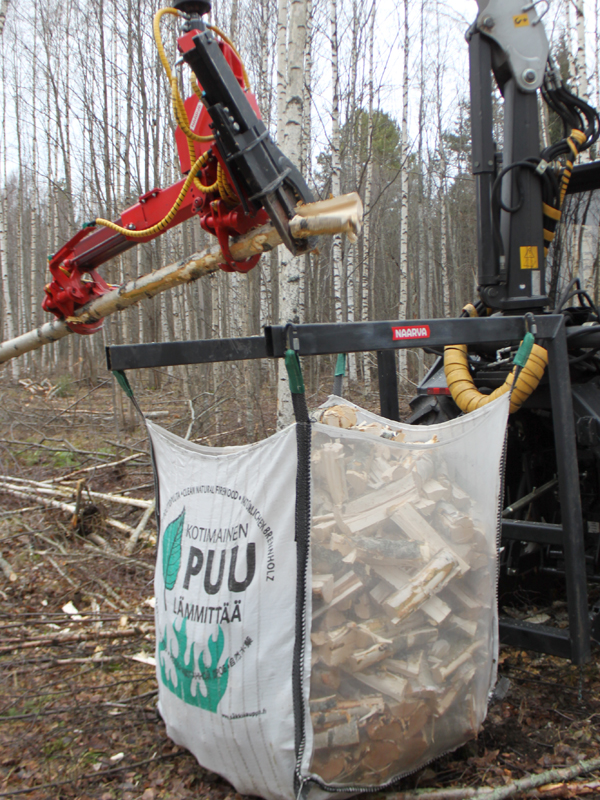

S23 giljotina sukurta su dešimtmečių patirtimi. Giljotina yra tvirta, patikima ir lengvai prižiūrima. Pjovimo peilis gali būti tvirtinamas su skaldymo pleištais, kad būtų galima pagaminti 25 -50 cm malkas iš karto po kirtimo. Pleištus lengva montuoti ir išmontuoti 3 varžtais. Naarva malkinė lentyna gali būti
tvirtinamas prie trijų taškų traktoriaus jungties malkų maišui laikyti. Malkas galima gaminti tiesiai į malkas. Tai pats paprasčiausias malkų perdirbėjas pasaulyje.

 Techninė informacija:

Svoris	240–260 kg (529–573 svarai), priklausomai nuo priedų
Pjovimo skersmuo	Ø 23 cm (Ø 9 coliai)
Genėjimo diametras	5-23 cm
Išmatavimai	Ilgis 91 cm, plotis 81 cm, aukštis 124 cm
Genėjimo ilgis ir jėga	50 cm, 21 kN
Genėjimo greitis	1,1 s / 0,5 m eiga
Reikalingas slėgis	170-200 barų
Alyvos debitas	40-60 l/min (10-16 gpm)
